Naudotas puslaidininkinių įtaisų analizatorius „Agilen B1500A“

■ B1517A (X4) - keturi HRSMU - iki 100 V, 100 mA jėga, 1 fA skiriamoji geba

■ B1520A - MFCMU - nuo 1 kHz iki 5 MHz, iki 100 V nuolatinė įtampa su SMU GET QUg-12

■ B1517A (X4) - keturi HRSMU - iki 100 V, 100 mA jėga, 1 fA skiriamoji geba

■ B1530A - WGFMU - impulsų plotis mažiausiai 100ns, išėjimo iš didžiausio į maksimalų 10 V, 5ns srovės ar įtampos matavimo greitisET QUOTE

Prekės Overview

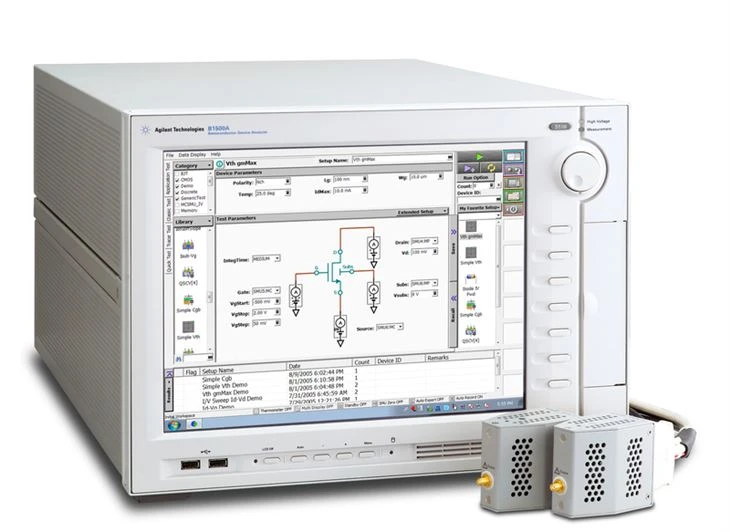

„Keysight B1500A“ („Agilent“) puslaidininkių įtaisų analizatorius yra modulinis prietaisas su dešimties lizdų konfigūracija, palaikančia tiek IV, tiek CV matavimus, taip pat greitą aukštos įtampos impulsą. Jo pažįstama „Microsoft ® Windows ®“ vartotojo sąsaja palaiko „Agilent“ „EasyEXPERT“ programinę įrangą, kuri suteikia naują, intuityvesnį į užduotis orientuotą požiūrį į prietaiso apibūdinimą. Dėl ypač žemos srovės, žemos įtampos ir integruotos talpos matavimo galimybių, „Keysight B1500A“ (Agilent) gali būti naudojamas įvairiems puslaidininkių įtaisų apibūdinimo poreikiams (IC-CAP palaiko B1500A). Tai taip pat yra puikus sprendimas nepastovioms atminties ląstelėms apibūdinti ir didelės spartos prietaisams apibūdinti (įskaitant pažangų NBTI matavimą).

Savybės ir pranašumai:

● Aukščiausias IV matavimo našumas: 0,1 fA / 0,5 µV matavimo skiriamoji geba

● Matavimo ypatybės apima vieno ir daugiakanalį valymą, laiko atranką, sąrašo valymą, kvazistatinį CV (naudojant SMU), tiesioginį valdymą ir savavališkos linijinės bangos formos generavimo (ALWG) grafinę sąsają HV-SPGU.

● Pasirinktinis integruotas talpumo modulis palaiko CV matavimus iki 5 MHz

● Galimi padėties reguliatoriaus CV-IV perjungimo sprendimai, turintys 0,5 µV įtampos matavimo skiriamąją gebą ir 10 fA, 1 fA arba 0,1 fA srovės matavimo skiriamąją gebą

● Paprasta testo automatizavimas su įmontuotais pusiau automatiniais plokštelių išklotinių tvarkyklėmis ir testų seka be programavimo greitojo bandymo režimu

● Galima įsigyti aukštosios įtampos puslaidininkių impulsų generatorių (HV-SPGU), turintį 10 ns programuojamų impulsų plotį ir + / - 40 V (80 V nuo maksimumo iki maksimumo) išėjimą.

● Papildomai pasirenkamas bangos formos generatorius / greito matavimo įrenginys (WGFMU), turintis ALWG ir greito srovės ar įtampos matavimo galimybes.

● Yra 10 ns impulsinis IV tirpalas, apibūdinantis aukštų k vartų dielektrinius ir SOI (silicio ant izoliatoriaus) tranzistorius.

● Galima naudoti klasikinio bandymo režimą, kuris suteikia 4155/4156 sąsajos išvaizdą, pobūdį ir terminologiją, tuo pačiu pagerindamas vartotojo sąveiką, visiškai pasinaudodamas „Microsoft ® Windows ®“ GUI funkcijomis.

Pagrindinės specifikacijos:

● Bendrosios savybės

● Kompiuteriu pagrįstas instrumentas su „Windows ® XP Professional“ OS

● Vienos dėžutės sprendimas srovės įtampai (IV), talpos įtampai (CV), impulsų generavimui, greitam IV ir laiko srities matavimui.

● Dešimt modulio lizdų šaltinio monitorių blokams (SMU) ir kitiems modulių tipams (MFCMU, HV-SPGU ir WGFMU) *

● Duomenų analizė neprisijungus ir programų testavimas, naudojant „Desktop EasyEXPERT“ programinę įrangą

● Matavimo galimybės

■ Palaiko srovės įtampos (IV) matavimą iki 0,1fA ir 0,5µV

■ Palaiko kvazistatinį ir vidutinio dažnio talpos-įtampos (CV) matavimus.]

■ Palaiko tikslų greitą IV ir laiko srities matavimą įvairioms programoms, tokioms kaip impulsinis IV, NBTI ir RTS.

■ Palaiko aukštos įtampos impulsų generavimą (iki ± 40 V), kad būtų galima išbandyti didelės galios ir atminties įrenginius.

Modulio parinkimo vadovas:
