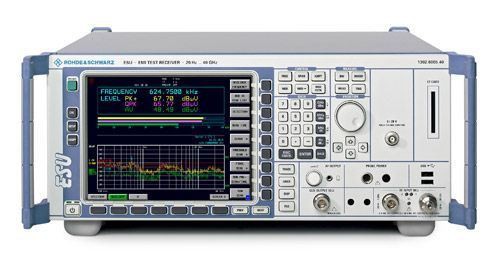

RGG amp; S ESU 8 yra naujos CISPR16-1-1 reikalavimus atitinkančių EMI testų imtuvų, kurie atitinka visus civilinius ir karinius elektromagnetinių trukdžių matavimo standartus, dalis. Naujas FFT pagrįstas laiko srities nuskaitymas leidžia vartotojams atlikti apžvalgos matavimus iki 150 kartų greičiau nei ankstesniuose EMI testo imtuvuose. „R& S“ ESU taip pat turi automatines ir interaktyvias matavimo funkcijas, realiojo laiko IF analizę ir lygiagrečius detektorius, įskaitant naująjį CISPR-RMS detektorių.
Savybės:
Spektaklio ypatybės
● Dažnis svyruoja nuo 20 Hz iki 8 GHz
● Puikios RF charakteristikos
● Labai mažas matavimo neapibrėžtis
● Visiškas atitikimas CISPR 16-1-1 standartui
● Buvo įvykdyti visi komerciniai ir kariniai standartai
Matavimo greitis
● Labai trumpas bendras matavimo laikas su laiko srities nuskaitymo (FFT) parinktimi
● Greiti apžvalgos matavimai analizatoriaus režimu (sunaikinimo laikas min. 2. 5 ms)
● Imtuvo režimas su lygiagrečia realaus laiko IF analize
● Greita laiko srities analizė (skiriamoji geba prasideda nuo 10 µs, stebėjimo laikas> 2 h)
● Nuotolinis valdymas per GPIB ir LAN (Ethernet)
Novatoriška inžinerija
● Visi EMC detektoriai CISPR-AV ir CISPR-RMS
● Visiškai automatiniai matavimai (peržiūra / galutinis matavimas)
● Integruotas ataskaitų generatorius (PDF, HTML, RTF failo formatas)
● „Windows XP“, USB sąsajos, pvz., Skirtos atminties kortelėms
● Neprivalomas išimamas standusis diskas („flash“ kortelė)
Integruotas laiko srities (FFT) nuskaitymas yra greitaveikių matavimų metodas. Tai leidžia RGG amp; S ESU 8 išmatuoti EMI spektrą didžiuliu greičio pranašumu, palyginti su imtuvu ar spektro analizatoriumi su panašiais parametrais. Įdiegus FFT pagrįstus bandymo metodus, matavimo laikas gali sumažėti 10 iki 100 kartų. Šis ypač greitas peržiūros matavimas suteikia didesnį pralaidumą ir mažesnes išlaidas už matavimą. Laiko domeno nuskaitymą galima pasirinkti kaip ESU.
Be laiko srities nuskaitymo, ESU 8 integruoja viso spektro analizę ir EMI imtuvo funkcijas. Trys modeliai: R& S ESU 8, R& S ESU 26 ir R& S ESU 40 apima 20 dažnių diapazonus. Hz iki 8 GHz, 26. 5 GHz ir 40 GHz. Kiekviename modelyje yra įrengtas antrinis impulsui atsparus RF įėjimas, leidžiantis atlikti išmetamųjų teršalų matavimus nuo 20 Hz iki 1 GHz. Visuose modeliuose yra išankstinis pasirinkimas, kuris yra būtinas standartams atitinkantiems EMI matavimams, ir vidinis išankstinis stiprintuvas iki 3. 6 GHz.
„Rohde GG“ stiprintuvas; Schwarz ESU 8 taip pat siūlo visą lygiagrečių detektorių rinkinį, įskaitant CISPR-Ave ir naująjį CISPR-RMS detektorių. Visi detektoriai (piko, AV, beveik piko, CISPR-Ave, RMS ir CISPR-RMS) yra įdiegti skaitmeniniu būdu, o tai pagerina stabilumą.
ESU 8 yra įmontuotas ataskaitų generatorius su taisomais šablonais ir peržiūros funkcija rezultatams tikrinti. Vartotojas gali tiesiogiai atspausdinti ataskaitą arba išsaugoti ją skirtingais formatais (PDF, RTF ar HTML) vidiniame standžiajame diske arba išorinėje atmintyje per USB.
Rankiniams matavimams atlikti „R& S ESU“ 8 yra didelis, TFT skystųjų kristalų skystųjų kristalų ekranas, pateikiantis visą informaciją iš pirmo žvilgsnio. Tradicinis iki keturių lygiagrečių detektorių juostinis diagrama rodo realiojo laiko amplitudę ir maksimalią kiekvieno detektoriaus sulaikymo vertę. Apatinėje ekrano dalyje rodomas visas RF radijo trukdžių spektras su ribinėmis linijomis arba realiojo laiko IF spektras analizei. IF analizė padeda nustatyti moduliacijos charakteristikas ir parodo trikdžių spektrą (pvz., Aplinkos trukdžius) šalia dominančio signalo.
